【Alteryxアイコン200連発】バッファツール(Buffer Tool)

Alteryxツールアイコン「バッファツール」(Buffer Tool)をご紹介します

buffer tool iconバッファツール(Buffer Tool)

[空間]カテゴリの[バッファ]ツールを紹介します。

概要

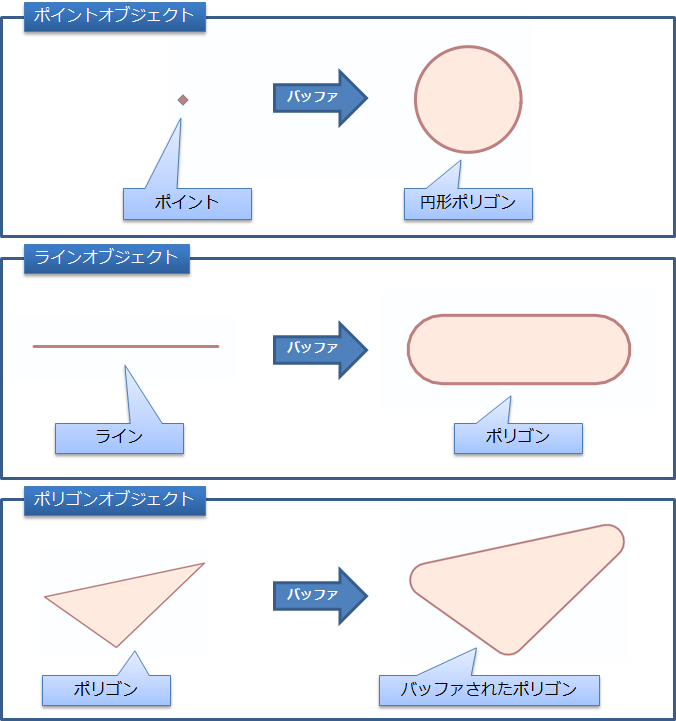

空間オブジェクトから指定した値で拡張(もしくは縮小)したポリゴンを生成します。空間オブジェクトから指定した距離拡大してポリゴンを作成するイメージとなります。例えば、ポイントオブジェクトを与えれば円形のポリゴンを作成します。

Buffer_image

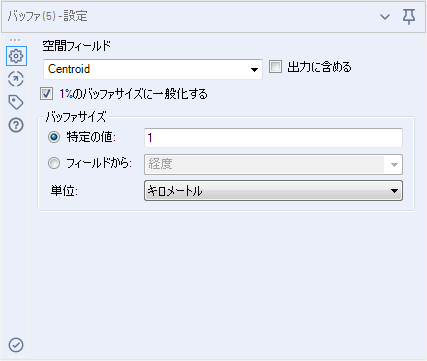

設定項目

Buffer_setting

項目名 内容
空間フィールド バッファを作成する空間オブジェクトを含むフィールドを指定します。
出力に含める チェックを入れると、入力に用いたフィールドを出力するようになります(デフォルトではチェックが入っていないため、入力オブジェクトが出力に含まれません)。
1%のバッファサイズに一般化する バッファで作成されるポリゴンのノード数を削減し、処理を高速化します(デフォルトではチェックが入っています)。

バッファサイズオプション

項目名 内容
特定の値 選択の上、ここで指定した値でバッファを作成します。すべてのレコードに対して同じ値でバッファが作成されます。
フィールドから 選択の上、ここで指定したフィールドの値を用いてバッファを作成します。各レコードに対してバッファサイズを変えたい場合は、こちらのオプションを使用します。
単位 バッファを作成する際の単位を「km(キロメートル)」もしくは「mile(マイル)」から指定します。上記オプションいずれに対しても有効です。



サンプル

出力に含めるオプション・有り/無し

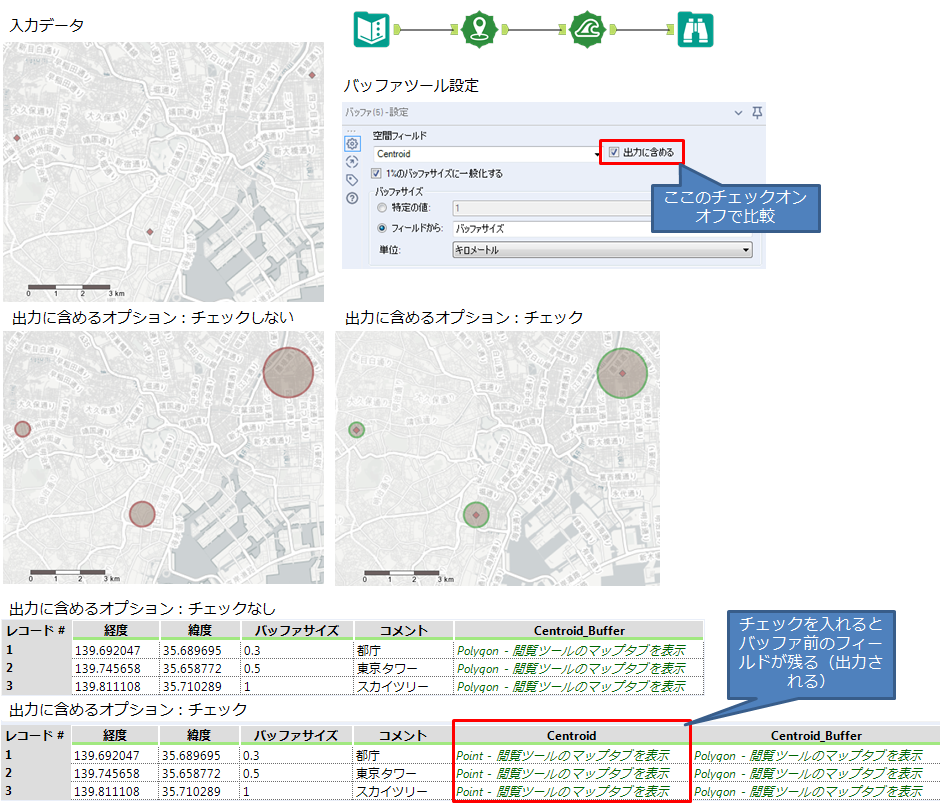

「出力に含める」オプションのサンプルです。このツールを使うと、入力のフィールド名に「_Buffer」を加えたフィールド名でバッファリングされたポリゴンが生成されます。「出力に含める」オプションが外れていると、入力フィールドは出力されないようになっています。

Buffer_include_output

バッファサンプル

実際のバッファツールのサンプルをお見せします。

ポイントをバッファ

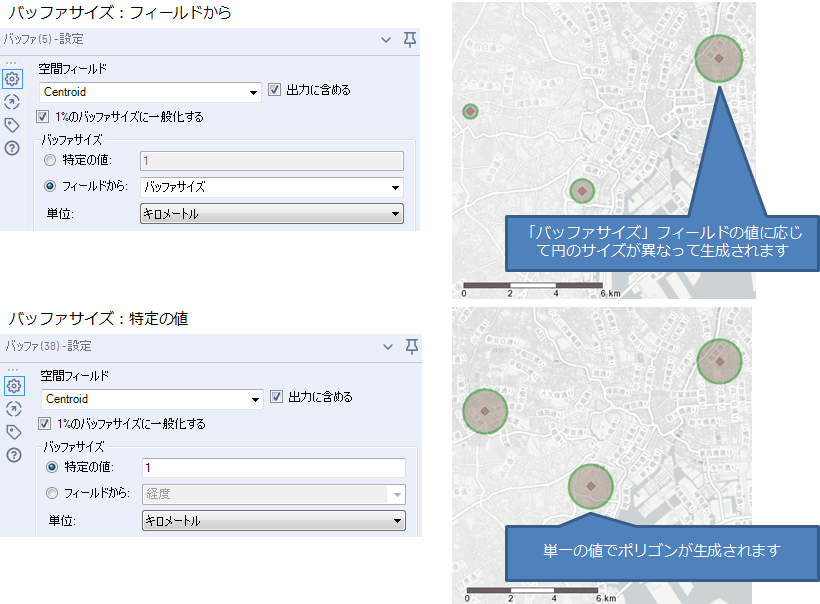

ポイントオブジェクトをバッファすると、円形のポリゴンが出力されます。

Buffer_point_sample

ラインをバッファ

ラインをバッファすると、端の部分が丸くなったポリゴンが生成されます。

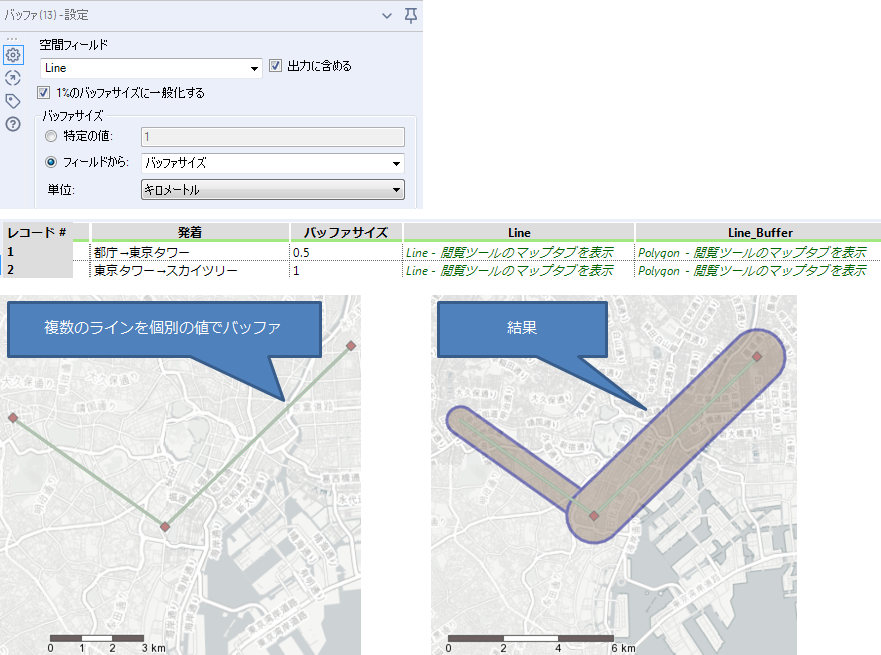

複数のラインをそれぞれバッファの値を変えてバッファ

Buffer_line

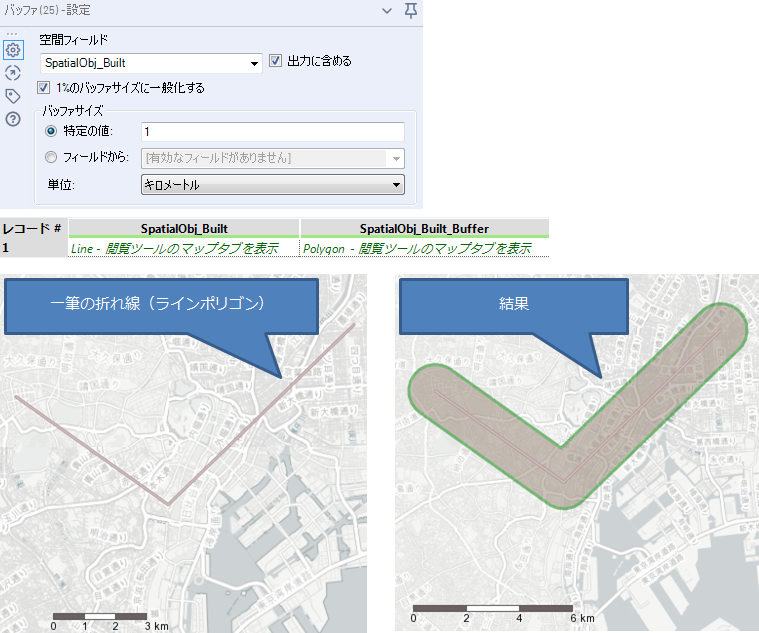

一筆書きのライン(ポリライン)を単一の値でバッファ

Buffer_poliline



ポリゴンをバッファ

ポリゴン(多角形)の場合は拡張するだけでなく、マイナスの値を指定すれば縮小するようなバッファを生成できます。

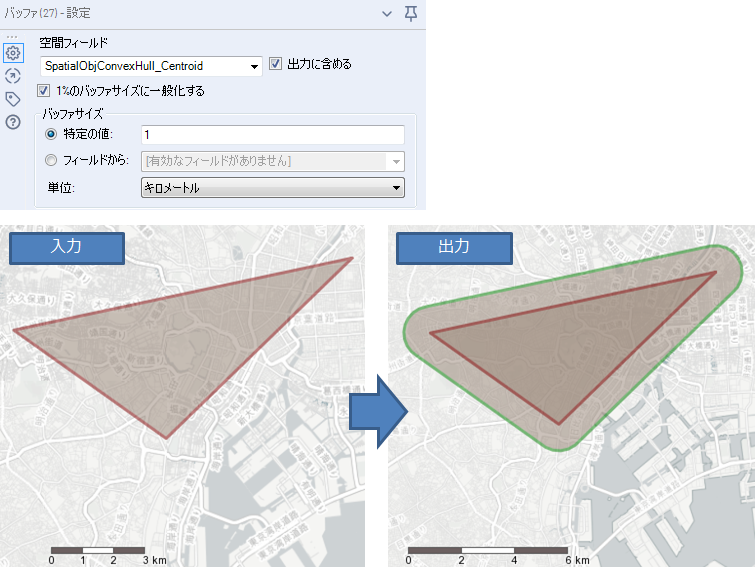

拡張バッファ

Buffer_polygon_extend

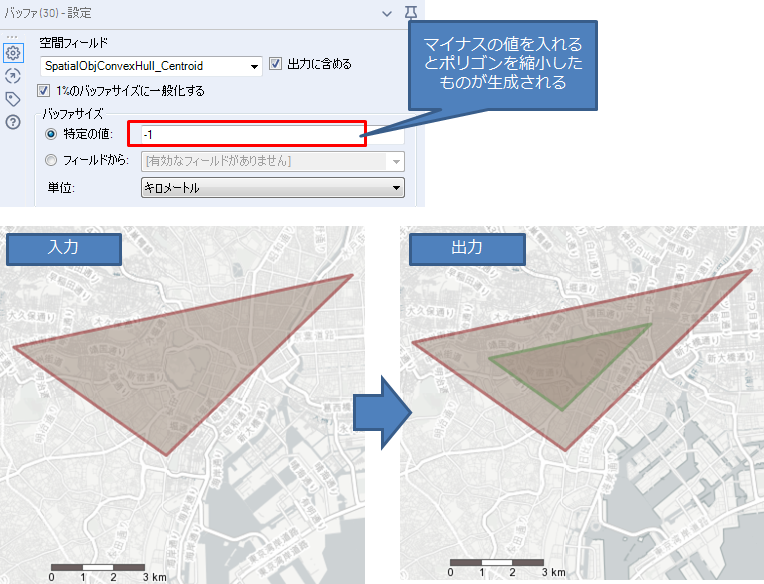

縮小バッファ

Buffer_polygon_shrink

その他

ポイントオブジェクトについては、商圏分析ツール(Trade Area Tool)でも同じことができます

ポイントオブジェクトであれば、商圏分析ツールでもバッファツールと同じことが可能です。商圏分析ツールの方がより複雑なことが可能です(同時に複数の円を描いたり、ドーナツの形状を作成したり)。





本ツールを説明する際に利用したサンプルワークフローをダウンロード可能です。

Buffer_SampleWorkflow



Alteryx Designer Ver 2018.4.5.55178時点の情報です
