【AlteryxTips】チェーンアプリで動的なフィルタを利用する

2021年8月17日 2021年10月31日 15分54秒

AkimasaKajitani

Alteryxのチェーンアプリを用いた、動的に変化するフィルタを実現する方法を解説します

Alteryxの分析アプリでは、利用ユーザー側でファイルを指定したりフィルタ条件を変更してワークフローの実行を行うことができます。しかしながら、普通に作成すると様々な制限があります。

今回は、その制限と制限なしにできるチェーンアプリ（Chainned App）をご紹介します。

今回のサンプル

今回は、コンピュータ製品を販売する会社の売上データを使って、カテゴリごとのレポートを作成するようなワークフローを運用していきたいとします。そのカテゴリですが、カテゴリ１、カテゴリ２とあり、カテゴリ１とカテゴリ２は以下のように構成されているとします。

カテゴリ１	カテゴリ２
Hardware	Desktop PC
Hardware	Note PC
Hardware	Option
Software	Office
Software	Security

カテゴリ１、カテゴリ２に対してそれぞれフィルタをかけるワークフローを作ってみると以下のようになります。

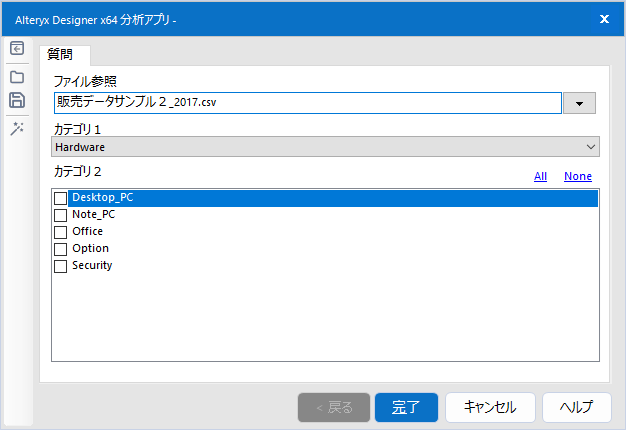

ユーザーインターフェースは以下のとおりです。

ここでは、３つのインターフェースが実装されています。

最上段がファイル指定です。

真ん中がドロップダウンボックスで、カテゴリ１から１つ選択（今回だとHardwareとSoftware）するようになっています。

最下段がリストボックスで、カテゴリ２から複数選択できるようになっています。

ここで先程の表を見ると、カテゴリ１でHardwareを選択すると、カテゴリ２はDesktop PC、Note PC、Optionの３つのみが表示されるのが理想的です。しかしながら、ここではカテゴリ２がカテゴリ１で選択した内容に関わらずすべて表示されています。

結論としては、通常のワークフローの範囲で動的なフィルタを利用したワークフローを作ることはできません。理由として、各インターフェースの情報はワークフロー実行時に更新されるようになっているためです。

チェーンアプリ化する

それでは、ここでの目標となる「動的なフィルタ」を実現するための方法を紹介したいと思います。これを実現するためには、チェーンアプリという機能を使う必要があります。

チェーンアプリのメカニズム

チェーンアプリは、一つ前の分析アプリで次の分析アプリ入力ファイルを作ります。

これは、インターフェースツールの値の更新がワークフローを実行する時と、外部ソースを参照している時のみだからです。

また、分析アプリには、実行が成功すると次の分析アプリを実行するという機能があり、この２つの組み合わせによりチェーンアプリが実現されています。

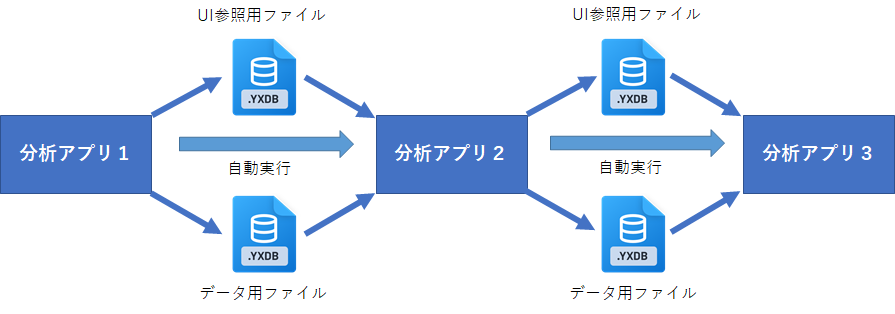

実際の動きとしては、以下のようなイメージとなります。

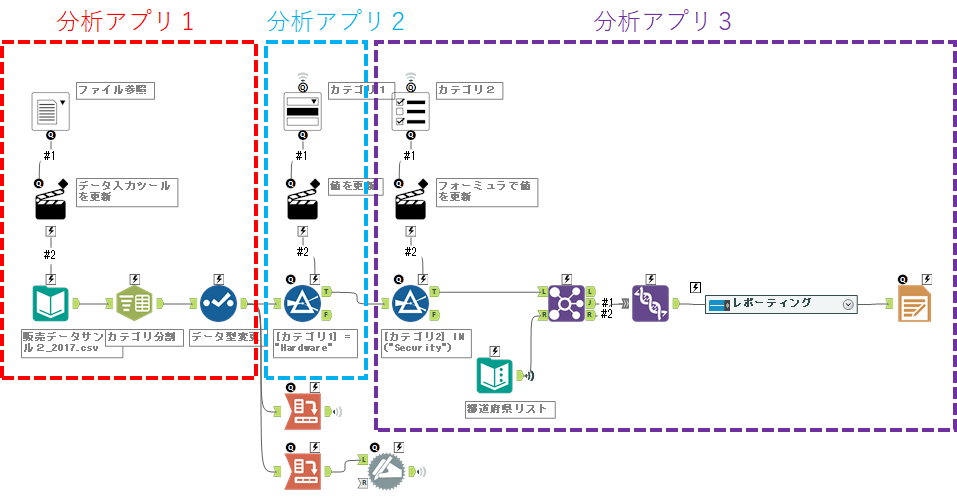

さて、このイメージを実際の分析アプリに適用してみましょう。先程の分析アプリですと以下のように分割可能です。

実行に成功した際に次のチェーンアプリを呼び出す方法

まず、「実行に成功した際に、次のチェーンアプリを呼び出す方法」をご紹介します。

これにはインターフェースデザイナーで設定を行う必要があります。

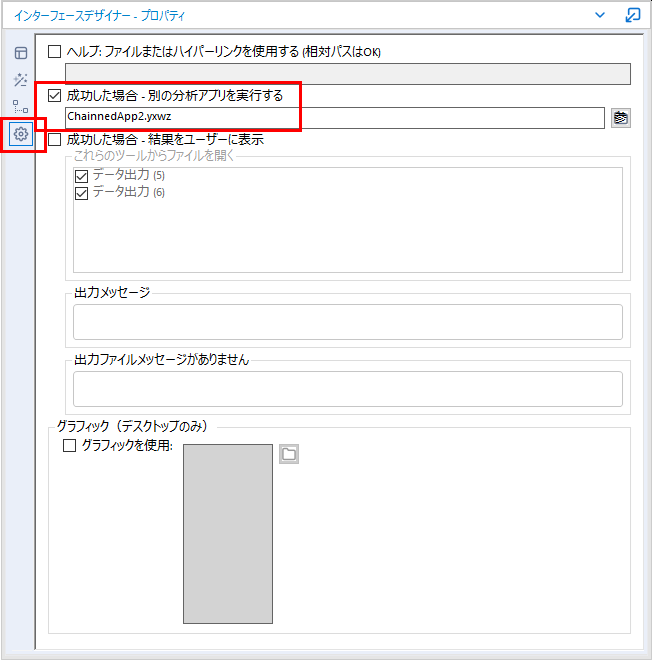

メニューの[表示]－[インターフェースデザイナー]から設定画面を開くことができます。その後、左端の一番下にあるアイコンの「プロパティ」を開きます。

ここで、「成功した場合－別の分析アプリを実行する」にチェックを入れ、実行したいアプリのファイル名を記載します（自動的に相対パスで記述されます）。

今回は、分析アプリ１、分析アプリ２で次に開く分析アプリを指定する設定が必要です。

分析アプリ１

分析アプリ１の要件としては、以下のとおりです。

ファイル読み込み
簡単なETL処理（カテゴリ分割、データ型変更）
分析アプリ２で使う入力データの作成
- 分析アプリ２へ渡すメインデータ
- 分析アプリ２のドロップダウンツール用ファイルの作成
実行に成功したら、分析アプリ２を開く

ここでポイントは、分析アプリ２へ渡すメインデータとドロップダウンツール用ファイルの作成です。

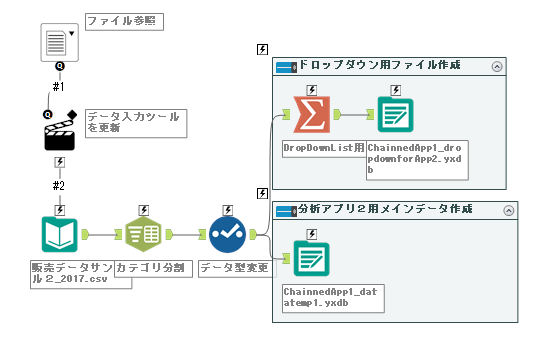

実際のワークフローは以下のようになります。

まず、分析アプリ２へ渡すメインデータは、読み込んでETL処理を行ったデータをそのままyxdb形式等で保存すれば良いです。なお、速度的にyxdb形式が高速なのでこちらを推奨としたいと思います（他の形式でもチェーンアプリの構築はできますが、Alteryx専用のデータ形式であるyxdb形式は、読み込み・書き込みが高速でデータ型等もAlteryxの内部で持っているものをそのまま保存してくれます）。

分析アプリ２のドロップダウンツール用ファイルについて

ここは少し詳しく解説を行います。インターフェースツールのうち、ドロップダウンツール、リストボックスツールが外部ファイルを参照する場合、決まったフォーマットで保存する必要があります。

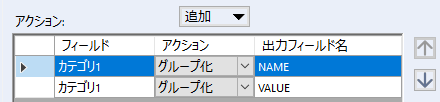

ツールの説明には「外部ソース - NAME && VALUEフィールドを含む必要があります」とわかりにくい記載ですが、つまり言い換えるとフィールド名が「NAME」と「VALUE」となっているファイルであれば良いということになります。具体的には、集計ツールの設定を以下のようにして作成しています。

これにより以下のようなアウトプットが得られます。これをyxdb形式で保存しています（ファイル名：ChainnedApp1_dropdownforApp2.yxdb）。

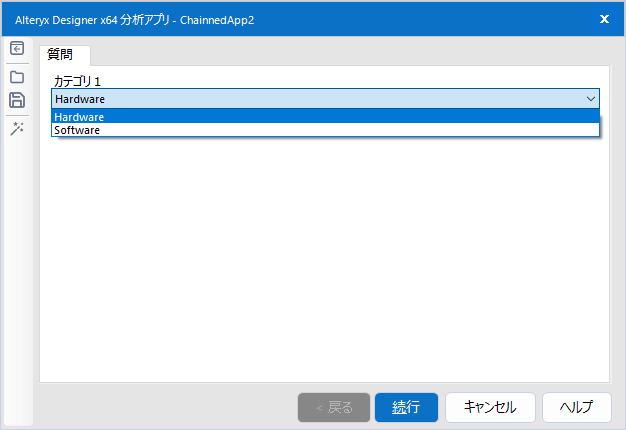

分析アプリ２

分析アプリ２の要件は、以下のとおりです。

ドロップダウンツールで指定した値でカテゴリ１をフィルタリング
分析アプリ３で使う入力データの作成
- 分析アプリ３へ渡すメインデータ
- 分析アプリ３のリストボックスツール用ファイルの作成
実行に成功したら、分析アプリ３を開く

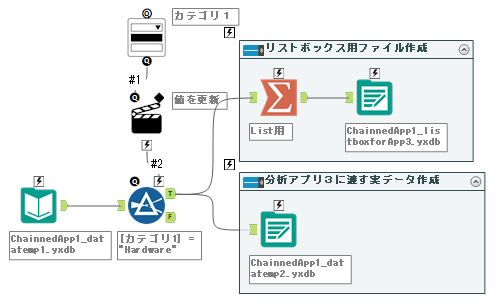

実際のワークフローは以下のようになります。ここでのポイントは、フィルタをかける部分でしょうか。ユーザーインターフェースツールに慣れていないとわかりにくい部分です。

ドロップダウンツールでフィルタリング

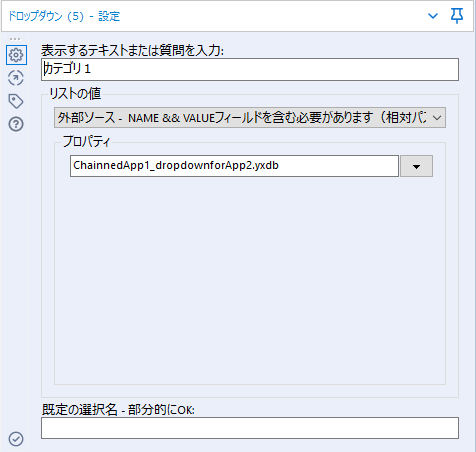

ドロップダウンツールの設定は以下のとおりです。

ポイントはリストの値に「外部ソース」を選択、プロパティに分析アプリ１で作成したファイル「ChainnedApp1_dropdownforApp2.yxdb」を指定します。

アクションツールの設定は、フィルタツールの設定にも影響を受けます。

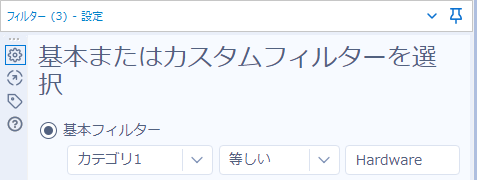

まず、フィルタツールの設定ですが、基本フィルターを使用します。基本フィルターでフィールド名は「カテゴリ１」を指定、演算子としては「等しい」、値はここでは仮に「Hardware」としています。

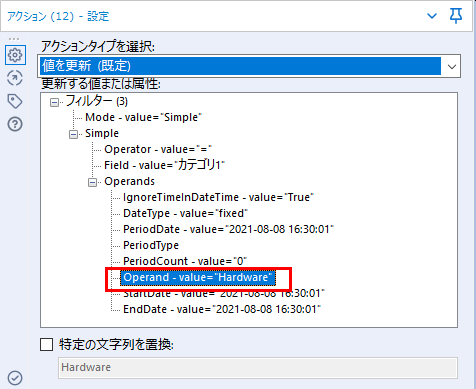

次に、アクションツールの設定です。アクションタイプは「値を更新」とし、更新する値または属性については、「Operand - value」を選択します。

これにより、現在「Hardware」と記載している値を書き換えることになります。ドロップダウンツールは、選択した一つの値だけを返すため、その値で直接値を書き換えることができます。

なお、フィルターツールが「カスタムツール」の場合はアクションツールの指定方法が異なりますのでご注意ください（ここでは説明を省きます）。

リストボックスツール用のファイルの作成は、分析アプリ１のドロップダウンツール用ファイルの作成と同様です。

分析アプリ３

分析アプリ３の要件は、以下のとおりです。

リストボックスツールで指定した値でカテゴリ２をフィルタリング
本ツールの主目的のレポーティングを行い結果を出力します

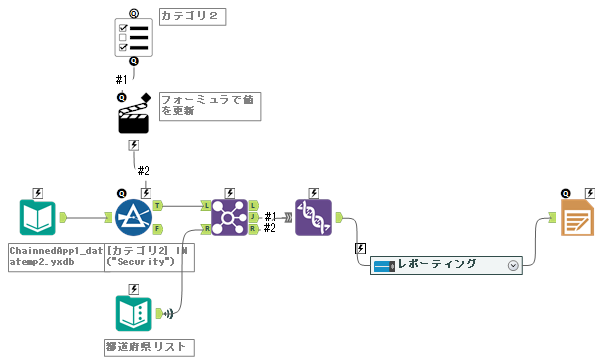

実際のワークフローは以下のようになります。フィルタツールより右の部分はメインの処理部分です（今回は本筋ではないのであえてツールボックスを閉じています）。

ここでもポイントはフィルタをかける部分ですので、注目して見ていきましょう。

リストボックスツールでフィルタリング

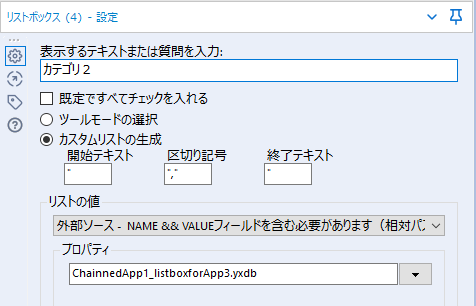

リストボックスツールの設定は以下のとおりです。

一番のポイントは、デフォルトの「ツールモードの選択」ではなく「カスタムリストの生成」を選択することです。この部分の設定は、チェックを入れて選択したものがどのような形式で返ってくるか、というところを決める設定となります。例えば、「Office」「Security」にチェックを入れている状態で、「ツールモードの選択」にしていると「Office=True,Security=True」という値が返ってきます。

しかしながら、これをこのまま使うのは難しいので、「カスタムリストの生成」を選択すると扱いやすいです（開始テキスト、区切り記号、終了テキストはデフォルトで設定されている値を使用します）。これにより、「Office」「Security」にチェックを入れれば「"Office","Security"」という値が返ってきます。

リストの値は「外部ソース」を選択、プロパティに分析アプリ２で作成したファイル「ChainnedApp1_listboxforApp3.yxdb」を指定します。

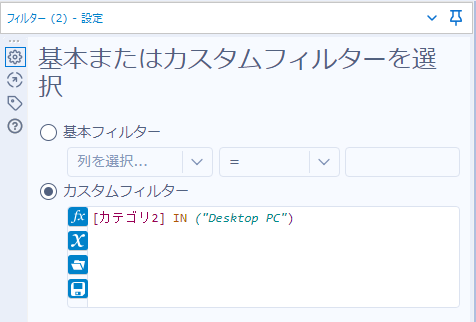

次に、フィルタの設定を行います。

ここでは、カスタムフィルターを用い、

[カテゴリ2] IN ("Desktop PC")

という計算式を使用しています。

IN演算子により、[カテゴリ2]の値がカッコで囲まれたもののいずれかに該当すればTrueとなります。リストボックスツールから返ってくる値が今回「"Office","Security"」のような形で返ってくるように設定したため、カッコ内の文字列をそのまま書き換えることができればOKです。

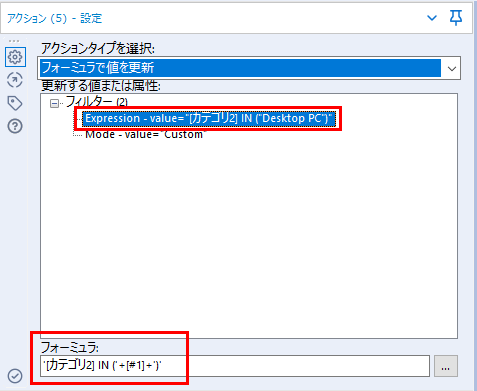

最後にアクションツールの設定です。今回は「フォーミュラで値を更新」を使ってみましょう。「フォーミュラで値を更新」オプションは、式をまるごと書き換えます。この時に演算子を使って式を組み立てます。

今回は、

'[カテゴリ2] IN ('+[#1]+')'

という式としています。

この中で[#1]というのは、アクションツールのインプットの番号を示しています。つまり、今回であればリストボックスツールと接続しているので、そのデータが[#1]となります。実際に動作する段階になると、リストボックスツールで「Office」「Security」を選択した場合は[#1]は「"Office","Security"」で置き換えられますので、「[カテゴリ2] IN ("Office","Security")」という計算式になり、この式を使ってフィルタツール内で判定が行われます。
