【Alteryxアイコン200連発】ポリスプリットツール(Poly Split Tool)

Alteryxツールアイコン「ポリスプリットツール」(Poly Split Tool)をご紹介します

ポリスプリットツール ポリスプリットツール (Poly Split Tool)

[空間]カテゴリの[ポリスプリット]ツールについて紹介します。

概要

このツールは、空間オブジェクトのポリゴンを分割するツールです。主に、マルチポリゴンを個別のポリゴンに分割する際に使用します。

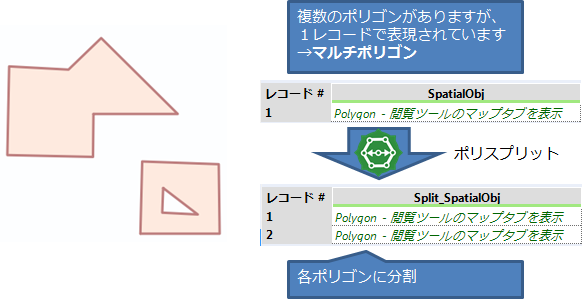

ポリスプリット説明

マルチポリゴン:複数のポリゴンをまとめて1つのポリゴンとして表現しているポリゴン



設定項目

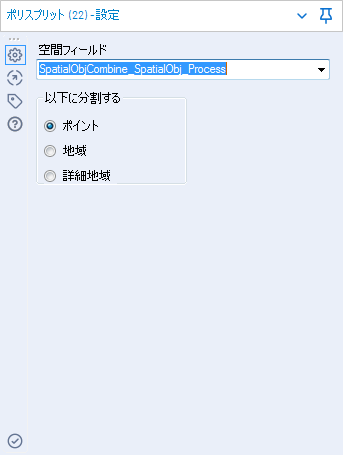

ポリスプリット設定

設定項目 内容
空間フィールド ポリゴン分割を行う空間フィールドを指定します
以下に分割する 分割方法を指定します

ポイント ポリゴンをポイントに分割します
地域 マルチポリゴンを個別のポリゴンに分割します
詳細地域 マルチポリゴンを個別のポリゴンに分割しますが、穴あきのポリゴンは穴の部分のポリゴンと穴を埋めたポリゴンに分割します(穴の部分は「Split_IsHole」というフィールドが作成され、Trueとなります)



サンプル

分割方法ごとにサンプルをご紹介します。

ポイント(Point)

「ポイント」は、ポリゴンをポイントに分割します。

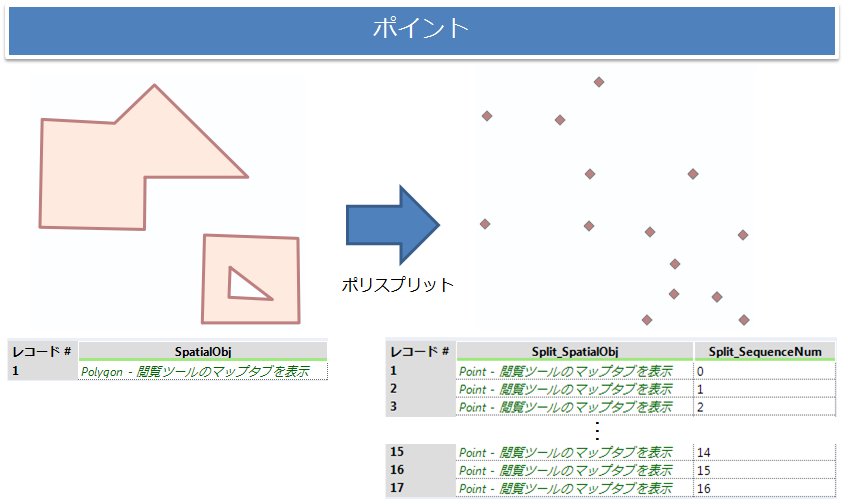

ポリスプリット(ポイント)

地域(Regions)

「地域」はマルチポリゴンを各ポリゴンに分割します。ポリスプリットツールで一番一般的に利用されるオプションかと思います。

ポリスプリット(地域)

詳細地域(Detailed Regions)

「詳細地域」はマルチポリゴンを各ポリゴンに分割するのは「地域」と変わりませんが、さらに穴あきポリゴンは穴の部分とその他の部分に分けて分割します(そのため、穴はなくなります)。

ポリスプリット(詳細地域)

上図からさらに詳細な結果を以下に図示します。結果としては、3つのポリゴンに分割され、穴の部分はなくなります(別のポリゴンとして生成されます)。

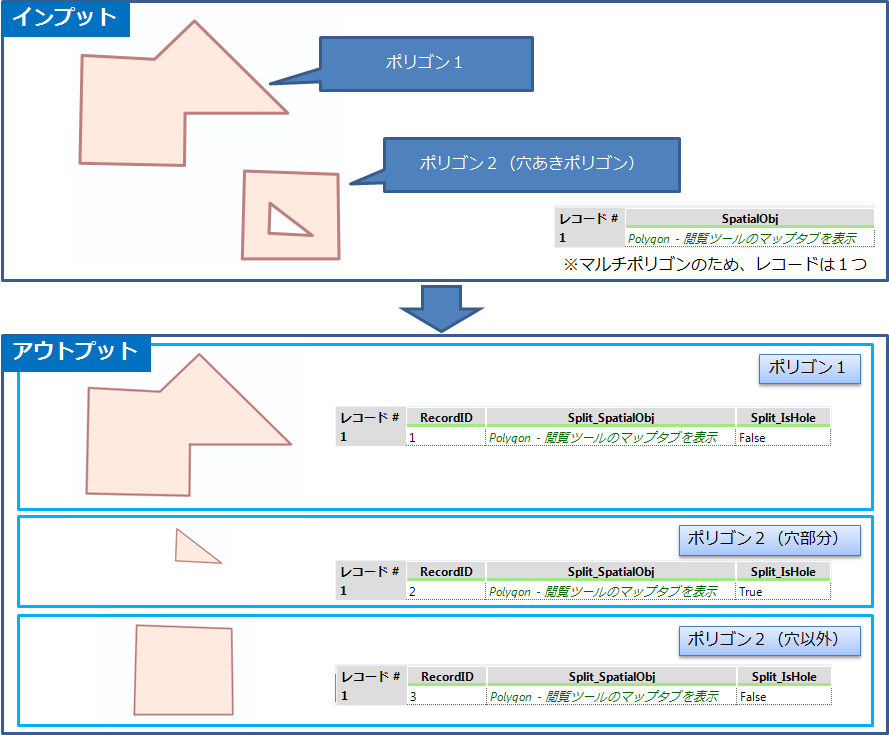

ポリスプリット(詳細地域)のさらに詳細



※Alteryx Designer Ver 2019.1.4.57073時点の情報です
