【Alteryxアイコン200連発】グリッド作成ツール(Make Grid Tool)

Alteryxツールアイコン「グリッド作成ツール」(Make Grid Tool)をご紹介します

グリッド作成ツール(Make Grid Tool)

[空間]カテゴリの[グリッド作成]ツールを紹介します。

概要

このツールは指定された空間オブジェクトに基づきグリッドを生成します。

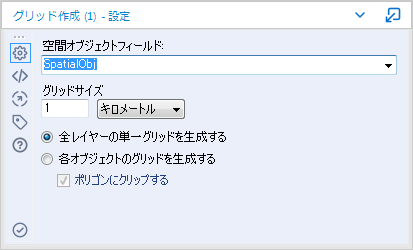

設定項目

項目 内容
空間オブジェクトフィールド Alteryxデータストリーム内の空間オブジェクトフィールドを選択します。選択されたフィールドに基づきグリッドが作成されます。
グリッドサイズ グリッドの1辺の長さを指定します。キロメートルとマイルを選択できます。
全レイヤーの単一グリッドを生成する *後ほど詳しく
各オブジェクトのグリッドを生成する *後ほど詳しく
ポリゴンにクリップする *後ほど詳しく

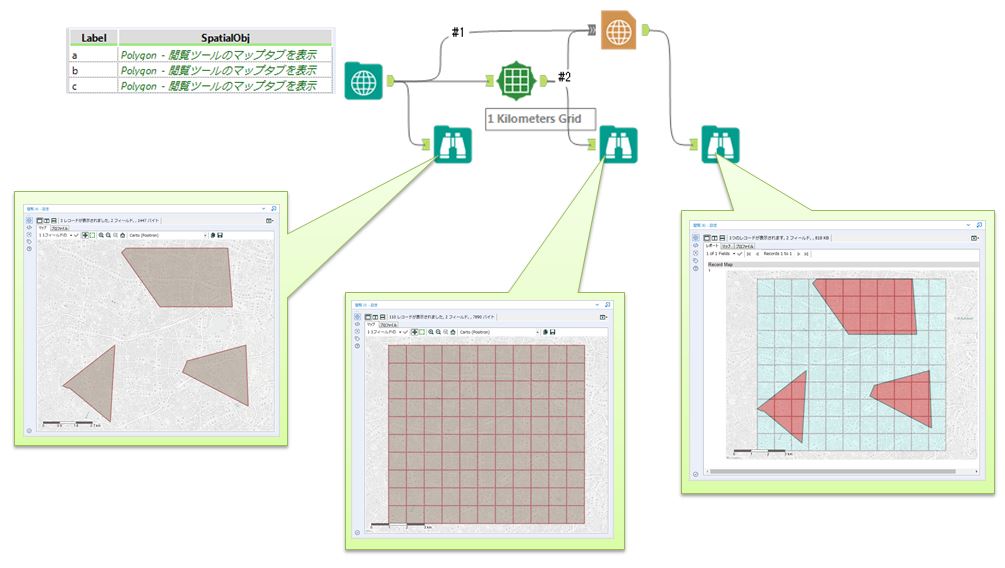

全レイヤーの単一グリッドを生成する

対象の空間オブジェクトを全てを内包できる様に、四角形を生成しグリッドを生成します。実際の動きを見ると理解しやすいです。

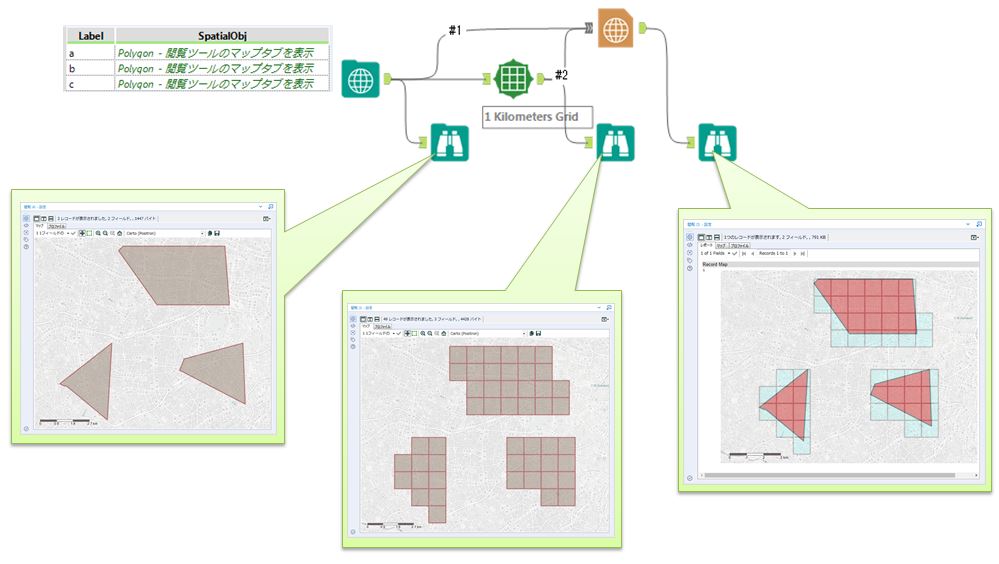

各オブジェクトのグリッドを生成する

対象の空間オブジェクトを個別に内包できる様に、グリッドを生成します。「全レイヤーの単一グリッドを生成する」と異なり空間オブジェクトの形に即したグリッドを生成します。

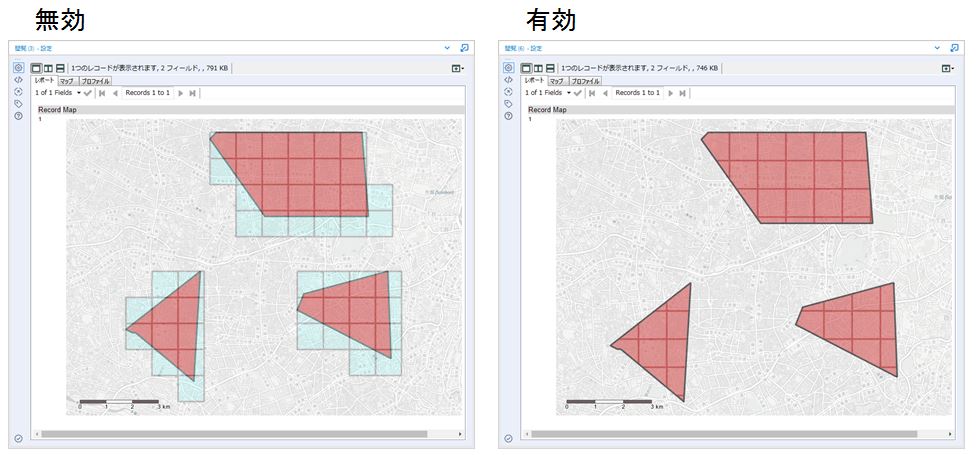

ポリゴンにクリップする

有効にすると空間オブジェクト内に収まるように生成されたグリッドをトリム成形します。

参考

空間オブジェクトをグリッド化(メッシュ化)するのは、地図を用いたデータ解析によく用いられます。大変便利な機能ですが、生成されるグリッドは元の空間オブジェクトに依存するため、日本で採用されている標準メッシュとは関係がありません。標準メッシュで解析を行いたい場合は、空間マッチングなどを行う必要があります。



※Alteryx Version 2018.4.5時点での情報です
