【Alteryxアイコン200連発】空間マッチツール(Spatial Match Tool)

Alteryxツールアイコン「空間マッチツール」(Spatial Match Tool)をご紹介します

空間マッチツールアイコン 空間マッチツール (Spatial Match Tool)

[空間]カテゴリの[空間マッチ]ツールについて紹介します。

概要

このツールは、2つの空間オブジェクトの空間的関係(重なっているのか、内包しているのか、接触しているのか)を判定し、条件にあったレコードを抽出します。交差の場合は、交差している部分のポリゴンを切り出すことも可能です。

出力のM出力(マッチ)、U出力(アンマッチ)はターゲットのレコードのうちマッチしたもの、マッチしていないものを出力します(ユニバース側の入力は、M出力側に出てきますが、条件に合うターゲットが複数存在する場合は複数回出力されます)。

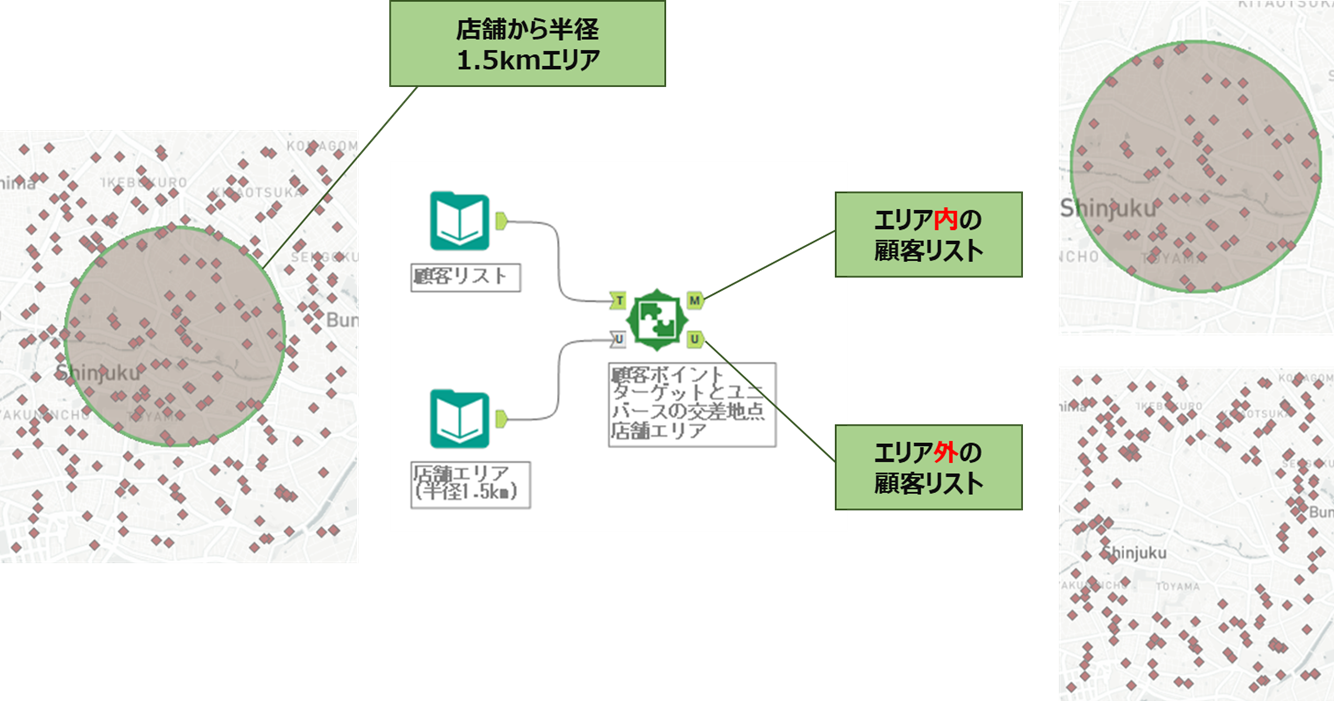

例えば、顧客の住所リストとある店舗から半径1.5kmの円のエリアがあるとします。この店舗から1.5km以内の顧客を探したい、といった際は以下のようになります。

Universe側に顧客リストを入力した場合は、U出力側にはエリア外の顧客が出てこなくなるのでご注意ください。

設定項目

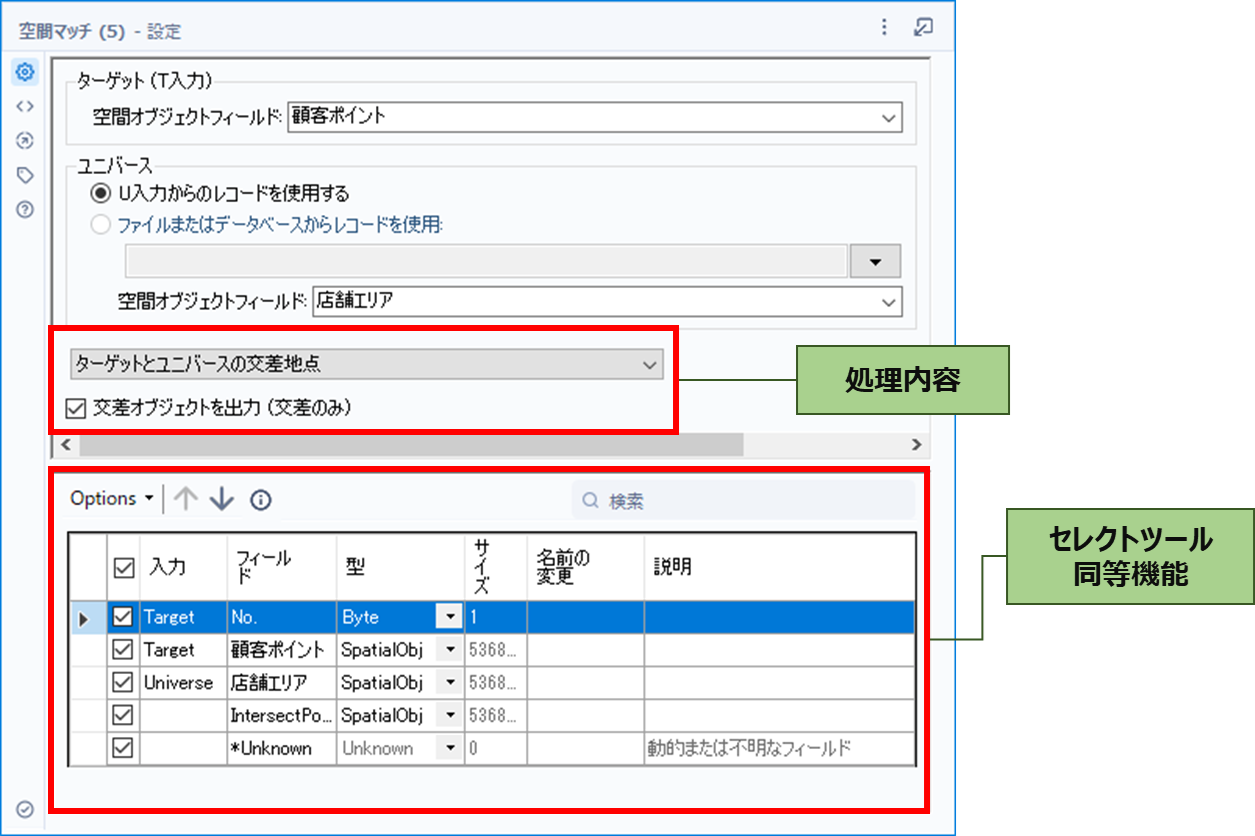

カテゴリ 項目名 内容
ターゲット(T入力) 空間オブジェクトフィールド ターゲット(T入力)で使用する空間オブジェクトのフィールドを指定します
ユニバース U入力からのレコードを使用する 選択すると、U入力に入力したデータを使います
ファイルまたはデータベースからレコードを使用 選択すると、ファイルもしくはデータベースのテーブルを直接読み込む設定になります

空間オブジェクトフィールド ユニバースで使用する空間オブジェクトのフィールドを指定します
処理内容 7つの機能から選択します 以下機能から選択します

  • ターゲットとユニバースの交差地点
  • ターゲットにユニバースが含まれる地点
  • ターゲットがユニバース内にある地点
  • ターゲットがユニバースの接触地点
  • ターゲットとユニバースの接触または交差地点
  • ターゲット境界矩形がユニバースに重なる地点
  • カスタムDE-9IM相関

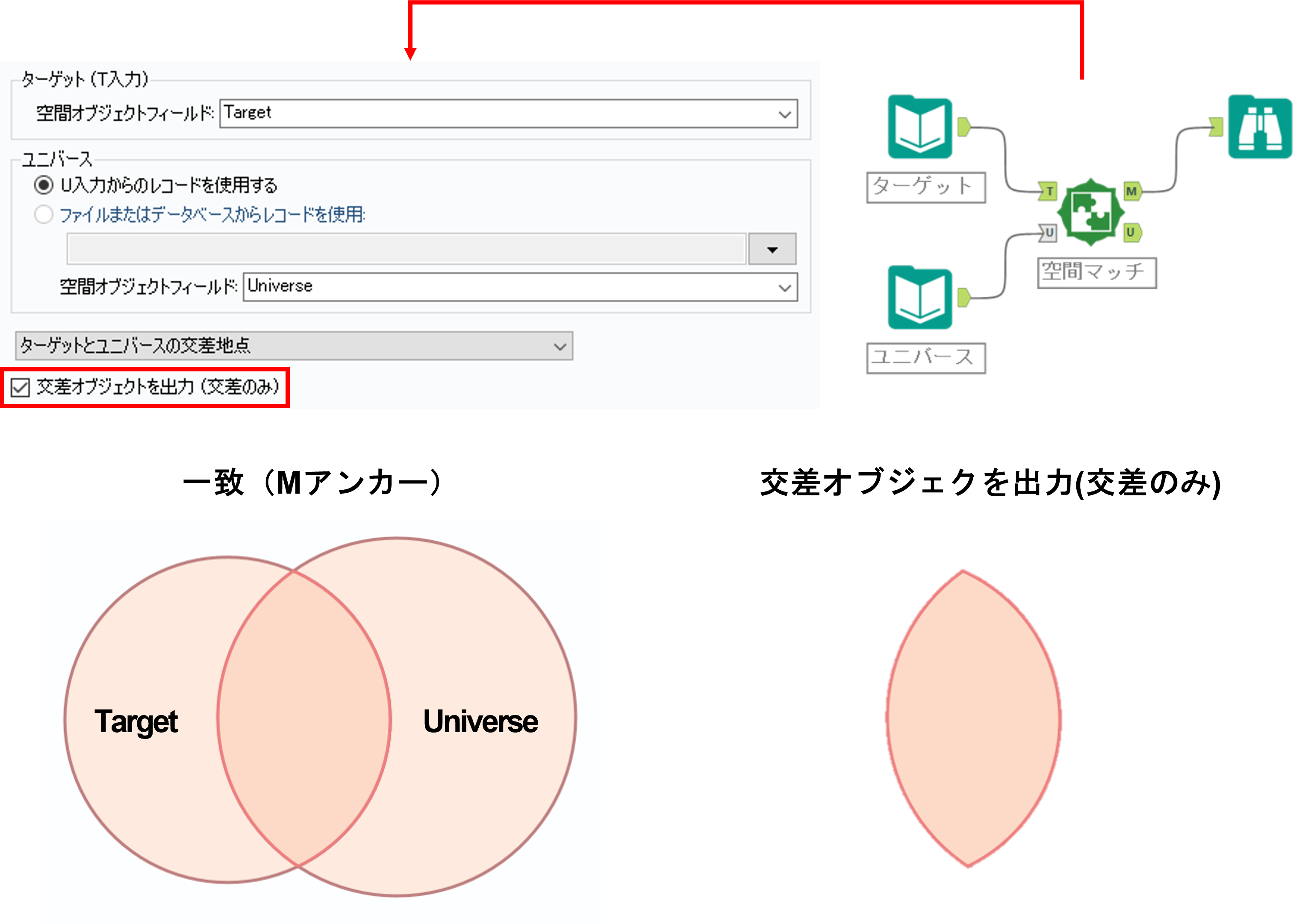

交差オブジェクトを出力 処理内容を「ターゲットとユニバースの交差地点」を選択した時のみ設定が可能で、チェックを入れると交差オブジェクトを「Intersect Poly」という名称のフィールドに出力します。

セレクトツール同等機能 セレクトツールと同様のフィールド名変更、データ型変更、後段のツールへ出力あり・なし選択などの機能を提供します。



処理内容詳細

  • ターゲットとユニバースの交差地点(Intersects)



  • ターゲットにユニバースが含まれる地点(Contains)



  • ターゲットがユニバース内にある地点(Within)



  • ターゲットがユニバースの接触地点(touches)



  • ターゲットとユニバースの接触または交差地点(touches or intersects)



  • ターゲット境界矩形がユニバースに重なる地点(Bounding Rectangle)



  • カスタムDE-9IM相関

DE-9IM相関を利用することで、カスタムで設定することが可能です。

*DE-9IM相関の詳細については、こちらのページ  でご覧ください。



サンプル

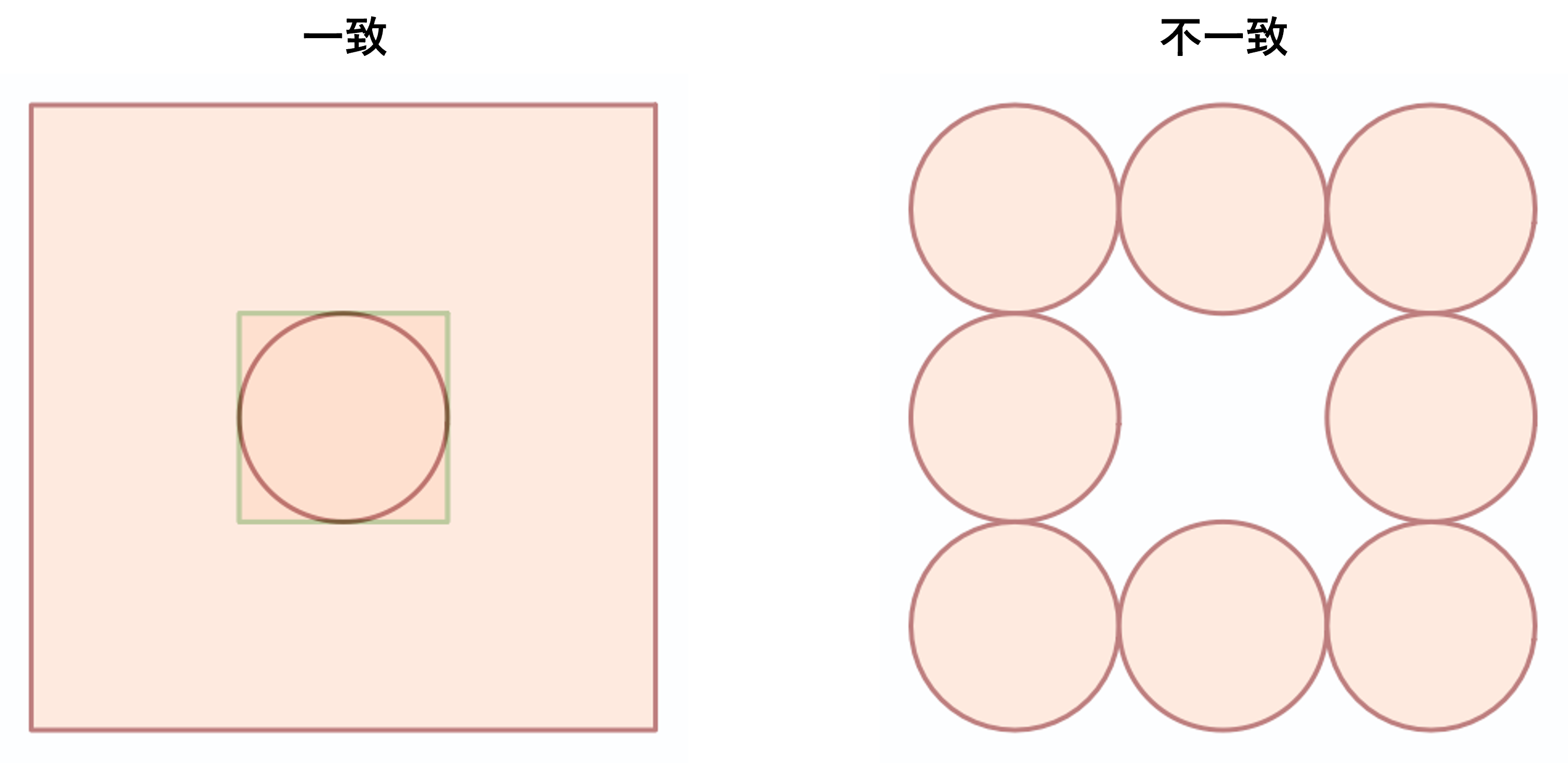

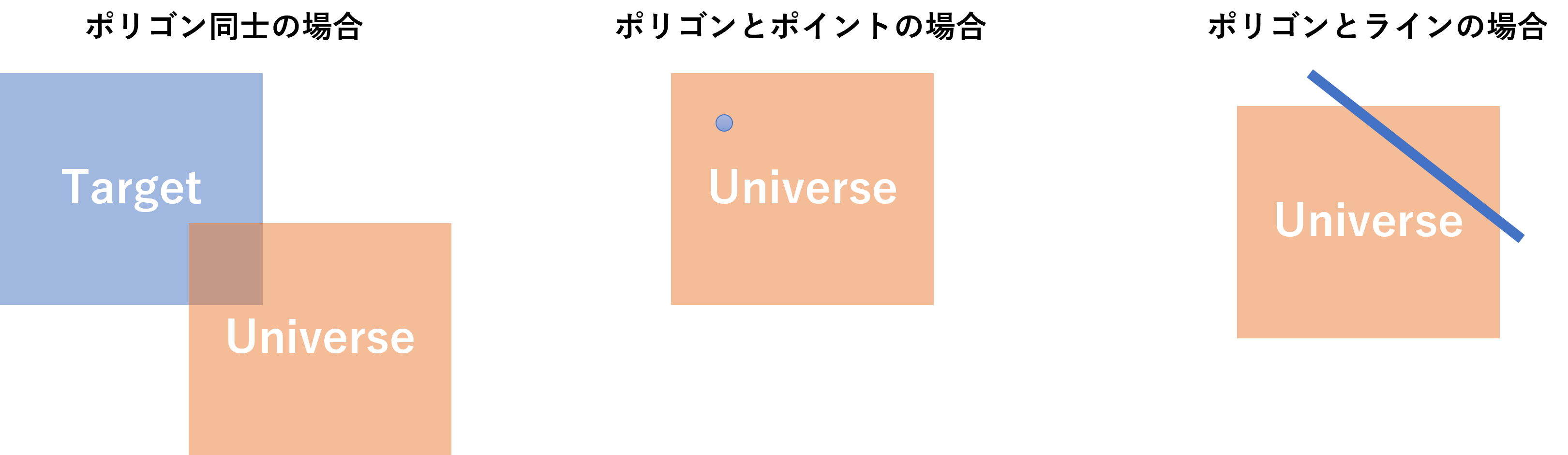

  • ターゲットとユニバースの交差地点(Intersects)

  • ターゲットにユニバースが含まれる地点(Contains)

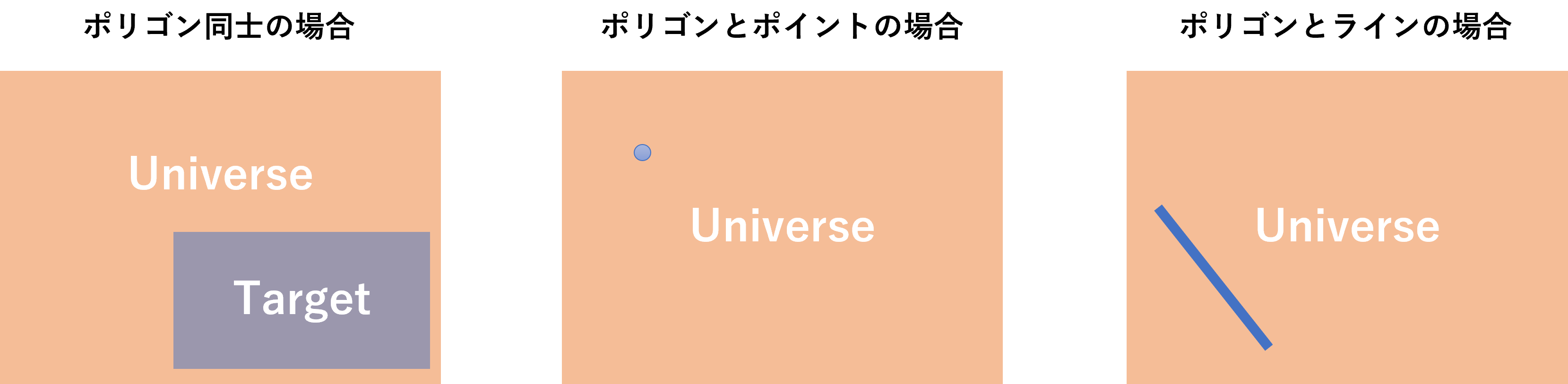

  • ターゲットがユニバース内にある地点(Within)

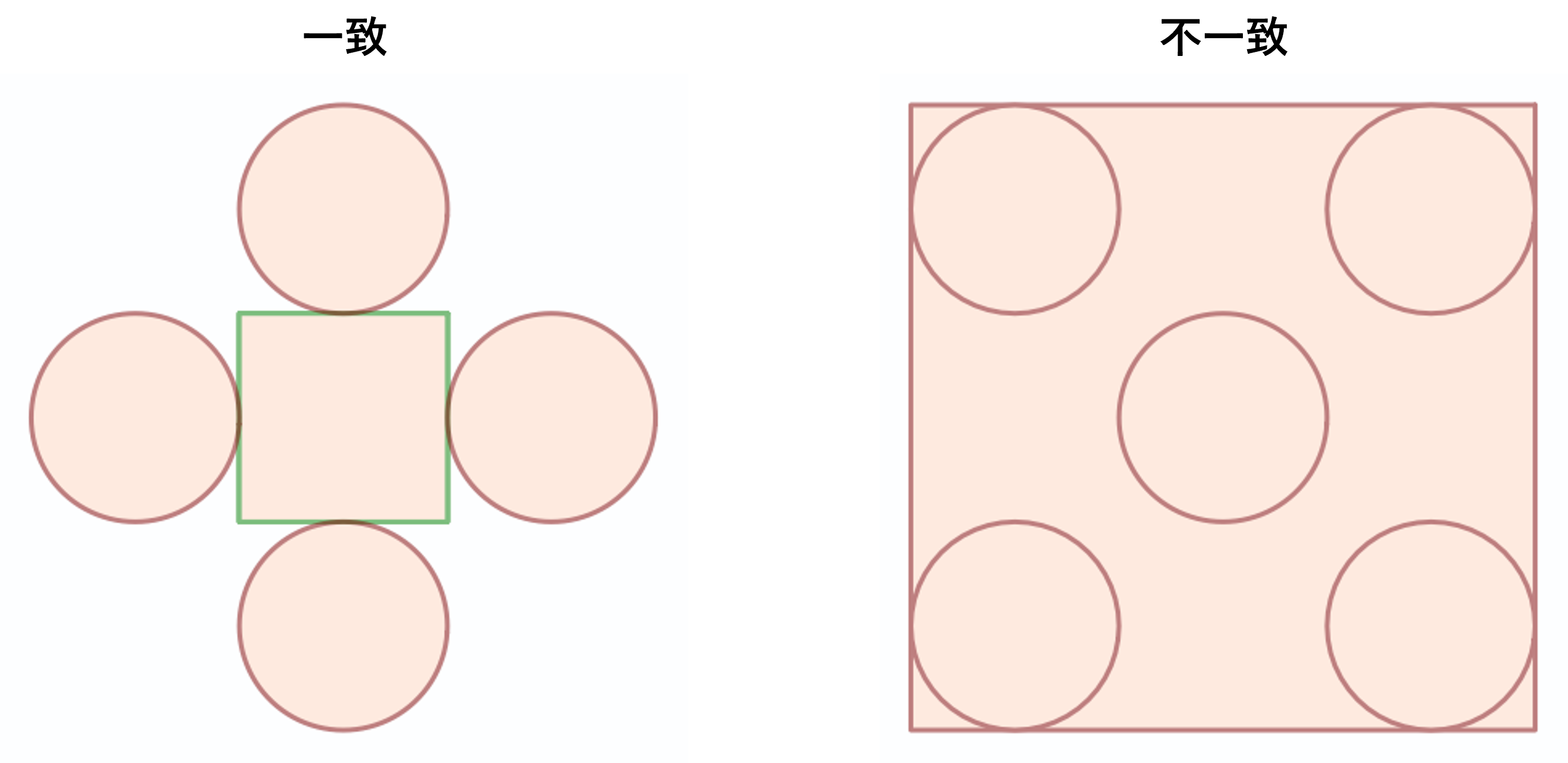

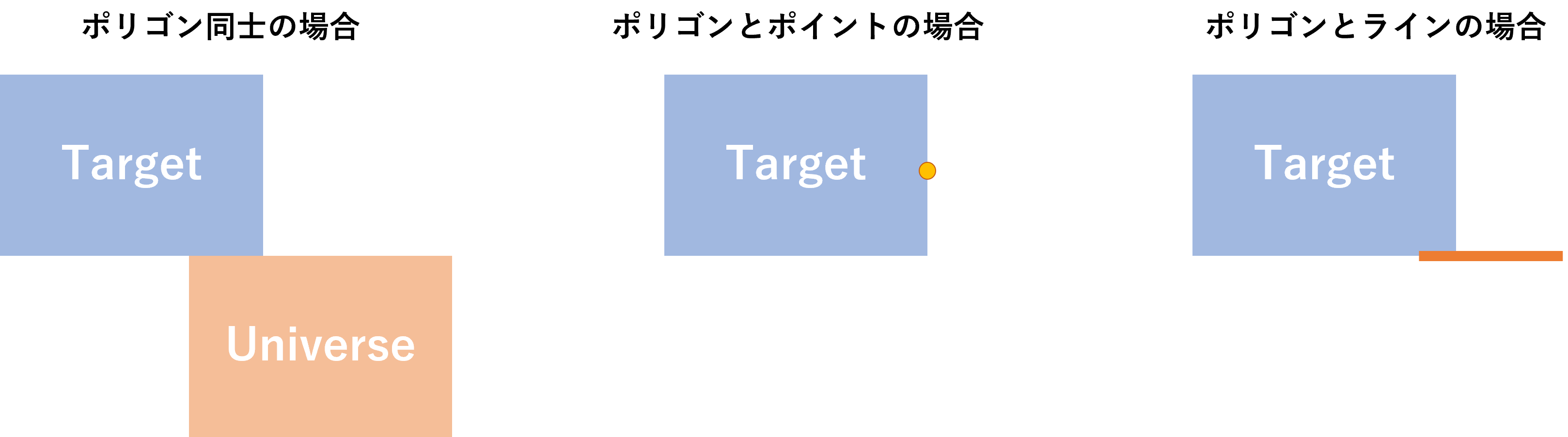

  • ターゲットがユニバースの接触地点(touches)

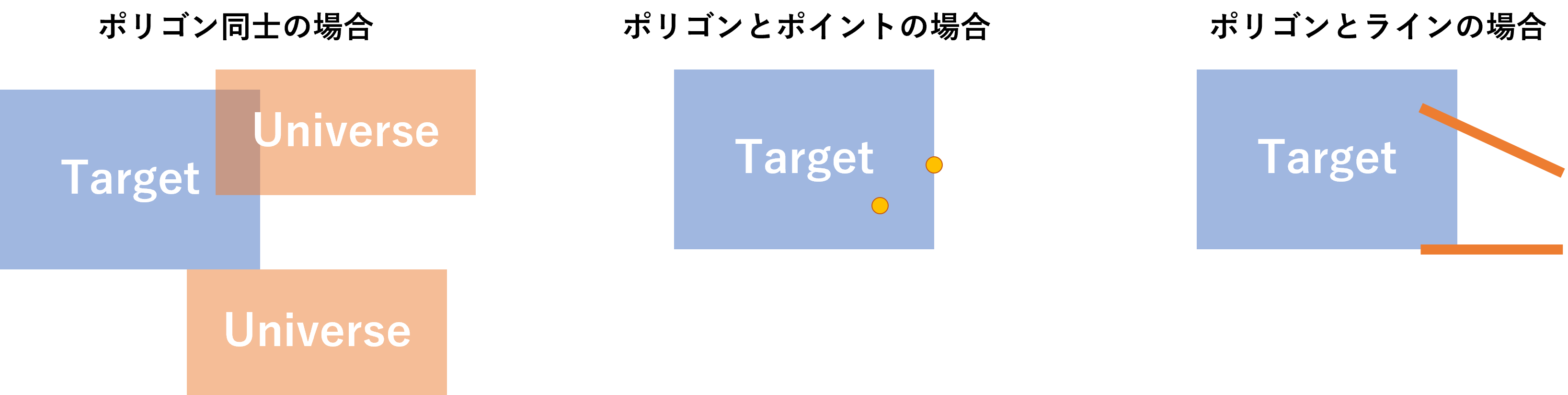

  • ターゲットとユニバースの接触または交差地点(touches or intersects)

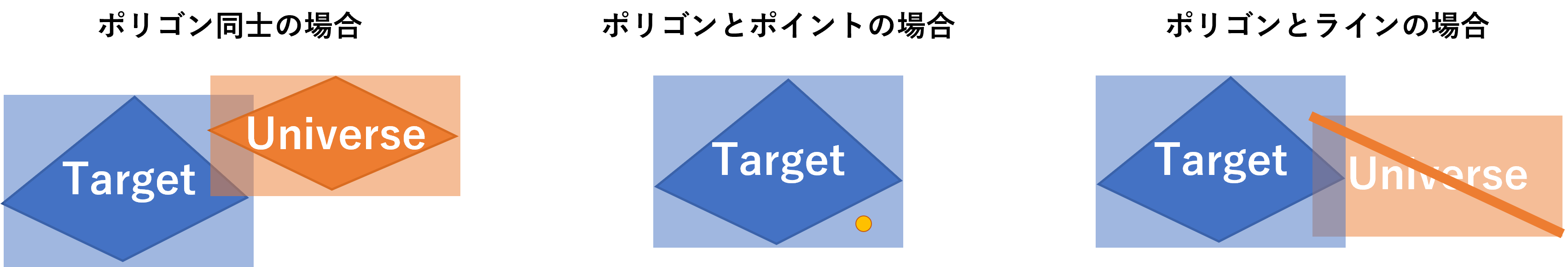

  • ターゲット境界矩形がユニバースに重なる地点(Bounding Rectangle)
