【Alteryxアイコン200連発】タイルツール（Tile Tool）

2018年8月29日 2023年12月22日 7分48秒

Alteryxツールアイコン「タイルツール」（Tile Tool）をご紹介します

タイルツール（Tile Tool）

[準備]カテゴリの[タイル]ツールについて紹介します。

概要

データを設定した方法でグループ分け（タイル分け）します。

設定項目

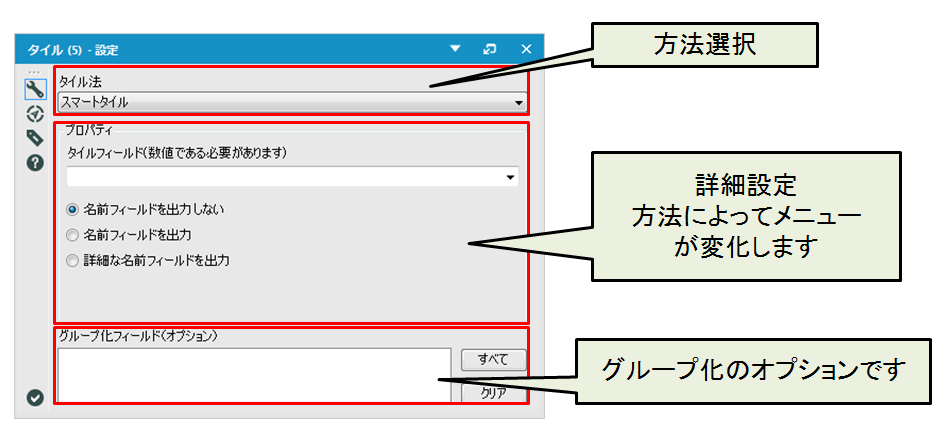

設定画面は以下の図の通りです。

主に3つの項目に別れます。それぞれの方法について説明していきます。

タイル法には次の表の種類があります。

タイル法	内容
等和	データをソート順に足していき、各グループの和ができるだけ等しくなる様に分割します。
等しいレコード	各グループのレコード数が等しくなるように分割します。
スマートタイル	平均と標準偏差を用いて分割します。
固有値	固有値を用いて分割します。
マニュアル	手動で設定した値で分割します。

タイル法の詳細説明

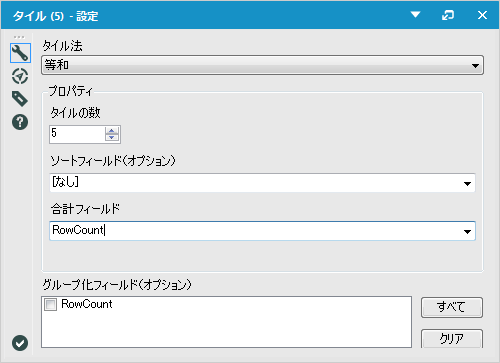

・等和

「等和」は、データをソート順に足していき、各グループの和ができるだけ等しくなるようにグループを分けます。

プロパティ

タイル法	内容
タイル数	グループ分けを行うグループ数になります。
ソートフィールド	選択したフィールドで「降順」にソートを行います。指定しない場合はインプットデータ順になります。
合計フィールド	選択したフィールドを用いて和計算します。

出力結果としては、どの方法でも「Tile_Num」「Tile_SequeceNum」の2フィールドが追加されます。

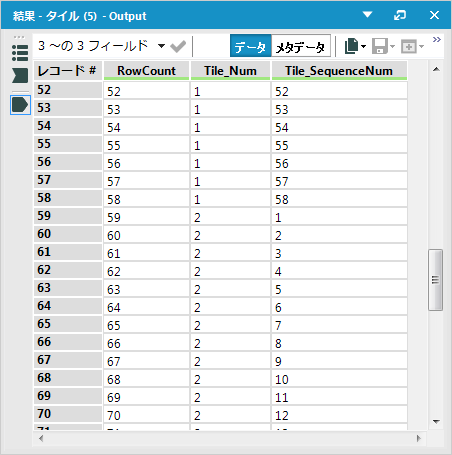

「等和」で１～100までの数値を3つのタイルに分けると和は次の表となりました。

Tile_Num	RowCount	和
1	1～58	1711
2	59～82	1692
3	83～100	1647

・等しいレコード

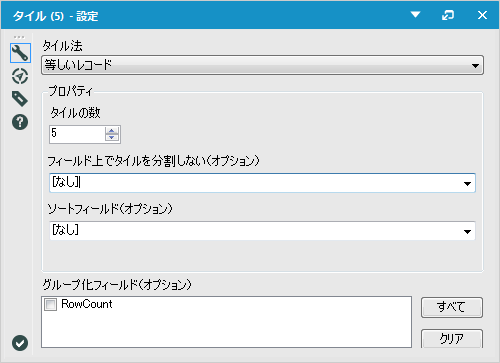

「等しいレコード」は、レコードを指定したタイル数で等しく分割します。

プロパティ

タイル法	内容
タイル数	グループ分けを行うグループ数になります。
フィールド上でタイルを分割しない	選択したフィールドが同じ値が連続である限り分割されません。
ソートフィールド	選択したフィールドで「降順」にソートを行います。指定しない場合はインプットデータ順になります。

「フィールド上でタイルを分割しない」の実行結果

具体例として、100レコード（NoTileフィールド：Aが50レコード、Bが50レコード）を5等分してみます。

「NoTile」フィールドのレコードの並びを２種類用意してみました。１つは、AとBというレコードが交互に並んでいる場合。もうひとつは、Aが50レコード連続し、その後Bが50レコード連続しているケースです。

①AB繰り返しパターン

②Aが50個連続、Bが50個連続パターン

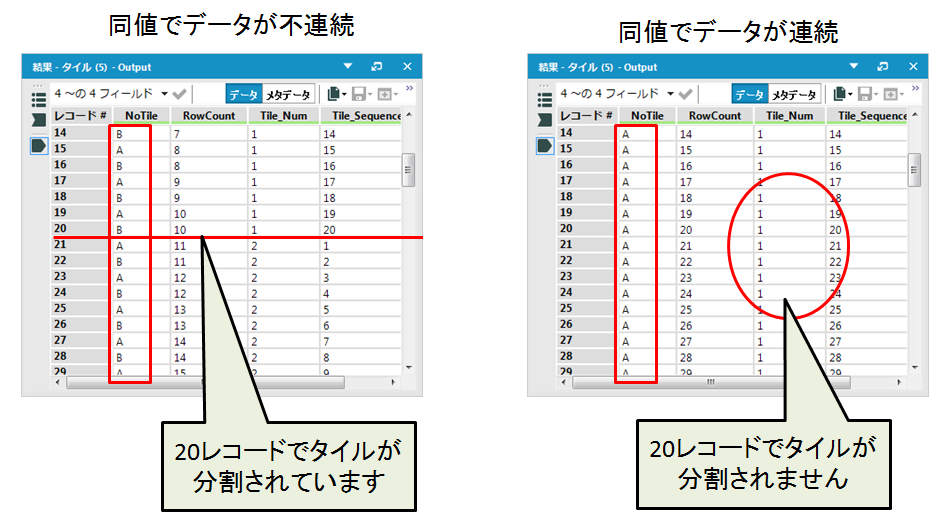

以下、①②の２パターンで「フィールド上でタイルを分割しません」オプションを指定した場合の実行結果です。

①の「データが同値で不連続」の場合は20レコードで分割されているのが分かります。

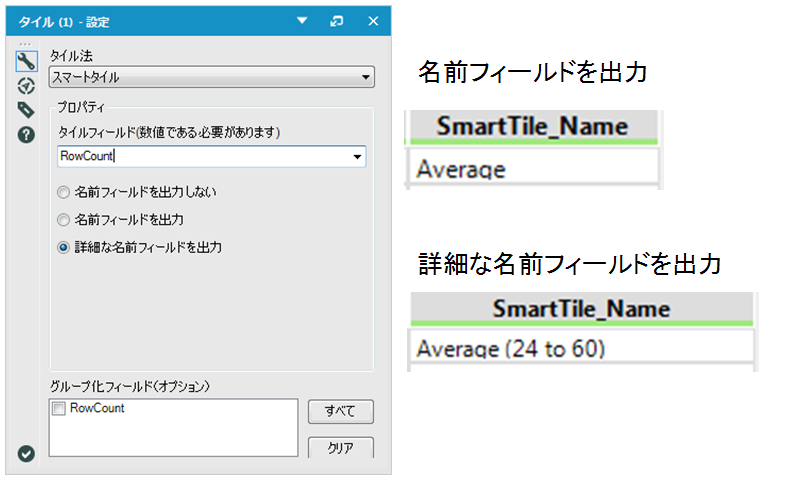

・スマートタイル

平均と標準偏差を用いてセット分けします。データが「正の値のみ」の時と「負と正を含む」の時で計算ロジックが異なります（Alteryxが自動的に判別します）。割り当てられたタイルは、レコードの値が平均範囲内か（=0）、平均を上回るか（1）、平均を下回るか（-1）などを示します。

プロパティ

タイル法	内容
タイルフィールド	選択されたフィールドで計算を行います。
名前フィールドを出力しない	名前フィールドが結果に出力されません。
名前フィールドを出力	「SmartTile_Name」フィールドが追加されます。Average（平均）等の値が入ります（計算ロジックで説明する「SmartTile_Name」の項目が入ります）。
詳細な名前フィールドを出力	「SmartTile_Name」フィールドが追加されます。「名前フィールドを出力」の内容に加えて、分割した値も表記されます。

計算ロジック

前提として、このロジックはデータが正規分布に従うと仮定して計算を行います。

データの分割範囲は次の式で求められた値を丸めて使います。

データ範囲下限値　：（標準偏差　×　下限値）+　平均値

データ範囲上限値　：（標準偏差　×　上限値）+　平均値

データ範囲に基づき次の表から「Tile_Num」と「SmartTile_Name」が決定します。

下限値	上限値	Tile_Num	SmartTile_Name	意味
-∞	-2.5	-3	Extremely Low	非常に低い
-2.5	-1.5	-2	Low	低い
-1.5	-0.5	-1	Below Average	平均以下
-0.5	0.5	0	Average	平均
0.5	1.5	1	Above Average	平均以上
1.5	2.5	2	High	高い
2.5	∞	3	Extremely High	非常に高い

・データが負と正を含む

平均と標準偏差はデータから計算されます。

・データが正の値のみの場合

この場合のデータは、負の値はありえない数値（身長や年齢などマイナスが存在しない数値）と仮定されます。この様な値を取るデータは対数を取ると正規分布に従います。

そのため、平均と標準偏差はデータの対数から求められます。

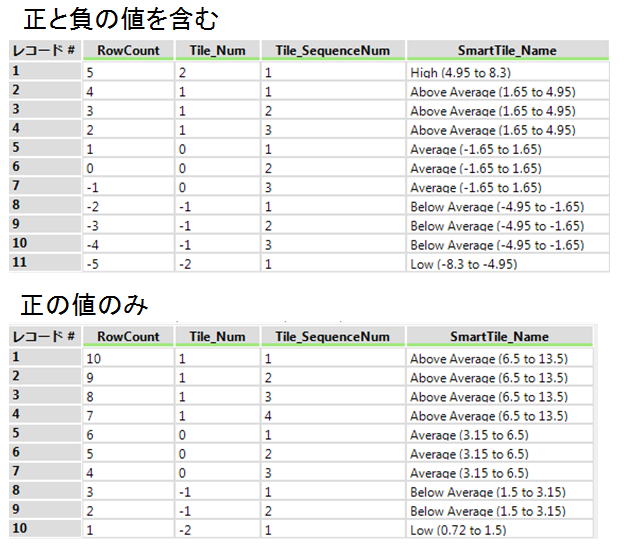

「正と負の値を含む（-5～5）」「正の値のみ（0～10）」それぞれの場合の出力結果です。

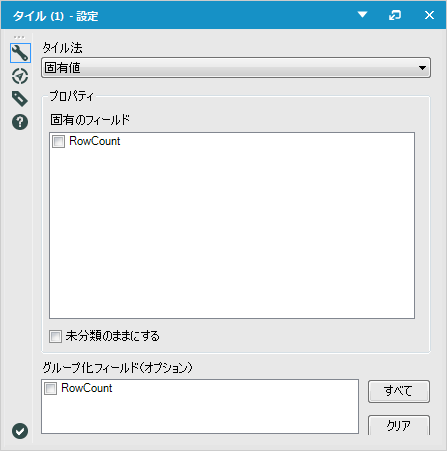

・固有値

フィールドの値が同じ値のレコードで分割します。

プロパティ

タイル法	内容
固有のフィールド	対象となるフィールドを選択します。
未分類のままにする	チェックするとデータのソートが行われない為、同値で連続していないレコードは別タイルになります。

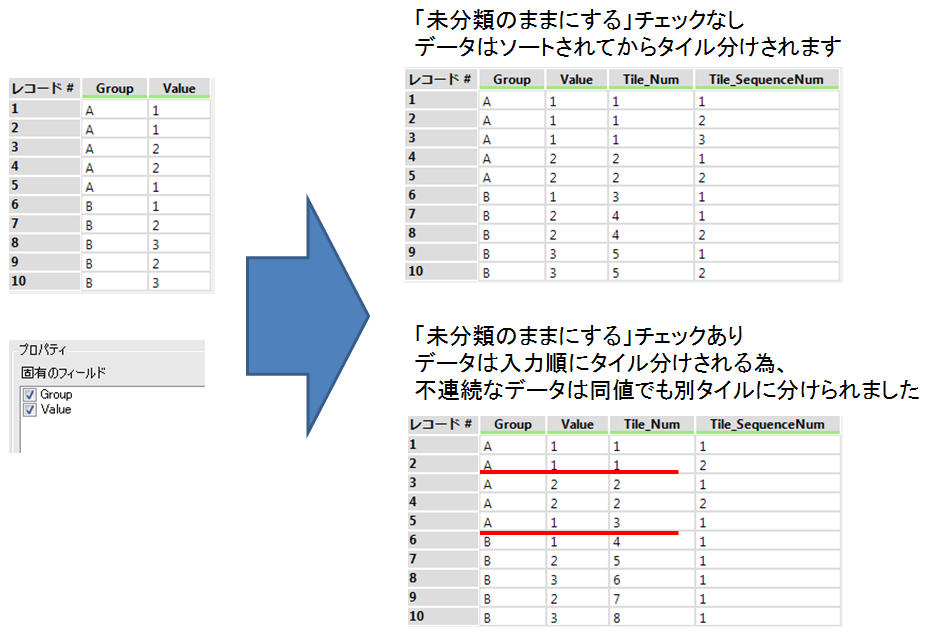

具体例で実際の動きを確認してみたいと思います。

元データは「Group」と「Value」の２つのフィールドを持っています。以下は、2つとも対象として実施した結果ですが、「未分類のままにする」オプションを入れるケースと入れないケースのサンプルをお見せします。

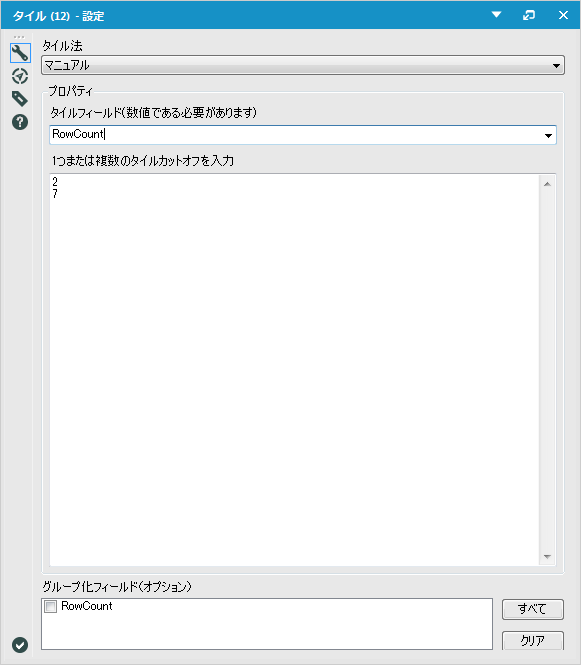

・マニュアル

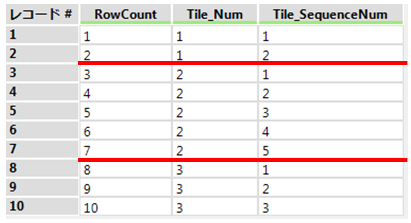

タイルの区切り位置を任意の値で指定することができます。

プロパティ

タイル法	内容
タイルフィールド	対象となるフィールドを選択します。
1つまたは複数のタイルカットオフを入力	任意のタイル区切り値を入力します。
